Hej tam! Jako dostawca form do zakrętek pracuję w tej branży już od dłuższego czasu i dowiedziałem się kilku rzeczy na temat zasad projektowania, które tworzą świetną formę do zakrętek. Na tym blogu podzielę się z Tobą niektórymi z tych zasad.
1. Przede wszystkim funkcjonalność
Najważniejszą rzeczą przy projektowaniu formy z zakrętką jest zapewnienie, że produkt końcowy będzie działał zgodnie z przeznaczeniem. Zakrętka musi ściśle przylegać do butelki, zapewniając szczelne zamknięcie i zapobiegając wyciekom. Oznacza to, że skok, średnica i profil gwintu nasadki muszą być precyzyjnie zaprojektowane.
Skok gwintu określa łatwość odkręcania i odkręcania nasadki. Jeżeli podziałka jest zbyt duża, zakrętka może nie być prawidłowo uszczelniona; jeśli jest za mały, otwarcie może być trudne. Średnica nakrętki musi dokładnie odpowiadać szyjce butelki. Nawet niewielkie odchylenie może prowadzić do złego dopasowania.

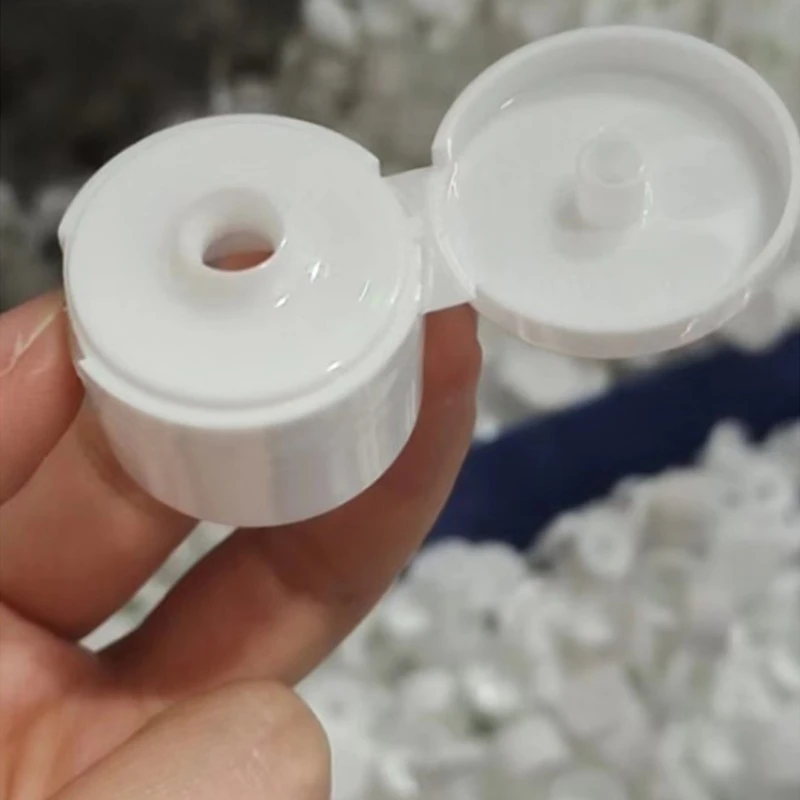

Na przykład projektując npForma czapkiw przypadku butelki z napojem musimy wziąć pod uwagę ciśnienie wewnątrz butelki. Napoje gazowane wytwarzają ciśnienie, dlatego zakrętka musi mieć mocne uszczelnienie. Używamy zaawansowanego oprogramowania CAD do symulacji naprężeń i odkształceń na nakrętce podczas procesu dokręcania, zapewniając, że wytrzyma ona ciśnienie wewnętrzne bez wycieków.
2. Kompatybilność materiałowa
Materiał użyty do wykonania nasadki i samej formy ma kluczowe znaczenie. Różne tworzywa sztuczne mają różne właściwości, takie jak stopień skurczu, temperatura topnienia i charakterystyka płynięcia. Musimy wybrać materiał na formę, który wytrzyma wysokie temperatury i ciśnienia występujące podczas procesu formowania wtryskowego.
DlaForma na zakrętkę do butelki PET, PET (tereftalan polietylenu) jest popularnym materiałem na nakładki. Jest lekki, mocny i ma dobre właściwości barierowe. Projektując formę, musimy wziąć pod uwagę stopień skurczu PET. PET kurczy się podczas ochładzania, więc forma musi być nieco większa niż ostateczny rozmiar nasadki, aby zrekompensować ten skurcz.
Musimy także wziąć pod uwagę zużycie formy. Na wnękę formy często stosuje się stal hartowaną, ponieważ jest ona odporna na ścieranie spowodowane przepływem tworzywa sztucznego przez formę. Zapewnia to długotrwałą formę, która może wyprodukować dużą liczbę zakrętek bez znacznego zużycia.
Surowiec z tworzywa sztucznego stosowany w odniesieniu do form z zakrętką:
|
Model |
ZWIERZAK DOMOWY |
PP |
HDPE |
|
Typowe zastosowania |
Czapki z orzechami, czapki Tradycyjnej Medycyny Chińskiej (TCM), czapki z miodem |
Zakrętki do butelek z lekami, zakrętki do butelek z detergentami, zakrętki do puszek po żywności |
Zakrętki do butelek po wodzie mineralnej, zakrętki do napojów gazowanych, zakrętki do beczek chemicznych |
|
Stopień skurczu (skurcz przy formowaniu) |
1,2% – 2,0% |
1,8% – 2,5% |
1,5% – 3,0% |
|
(Zwykle projektowane na 1,5%). |
(Zwykle projektowane na 2,1%). |
(Zwykle projektowane na 2,0%). |
|
|
Zalecana temperatura formy (temperatura formy) |
130 – 150°C |
50 – 75°C |
30 – 70°C |
|
(Wymagany agregat chłodniczy wody.) |
|||
|
Temperatura plastyfikacji |
260 – 290°C |
250 – 270°C |
260 – 300°C |
|
Skok gwintu (wspólny zakres) |
1,5 – 2,5 mm |
2,0 – 3,0 mm |
2,5 – 4,0 mm |
|
(Zakrętki do napojów typowo 2,0 mm.) |
(Zakrętki do butelek lekarskich typowo 2,5 mm) |
(Zakrętki na beczki chemiczne 3,0 mm) |
|
|
Kąt gwintu |
60° (domyślnie) |
30° – 45° (typowo 30°) |
45° – 60° |
|
Czy wymagany jest mechanizm usuwania gwintu? |
✅ Nie |
⚠️ Zależy od struktury |
⚠️Śruby o dużym skoku wymagają odkręcenia. |
|
(Płytkie wątki można usunąć na siłę) |
|||
|
Procent czasu chłodzenia |
Wysoka (około 50–60% cyklu) |
Średni (około 40–50% cyklu) |
dolny-środkowy |
|
Zalecana stal formierska |
S136 (odporny na korozję) |
S136 / 718H (odporny na zużycie) |
S136/718H |
Uwaga: Stopień skurczu wpływa bezpośrednio na średnicę skokową gwintu, średnicę wewnętrzną korka i wymiary powierzchni uszczelniającej, co czyni ten obszar najbardziej podatnym na problemy projektowe.
3. Łatwość produkcji
Dobrze zaprojektowana forma z zakrętką powinna być łatwa w produkcji. Oznacza to, że projekt powinien być na tyle prosty, aby można go było poddać obróbce przy użyciu standardowych procesów produkcyjnych. Skomplikowane projekty mogą zwiększyć koszty i czas produkcji.
Do wykonania gniazda formy wykorzystujemy obróbkę CNC (Computer Numerical Control). Projekt powinien być zoptymalizowany pod kątem obróbki CNC, z gładkimi krzywiznami i liniami prostymi. To nie tylko skraca czas produkcji, ale także poprawia dokładność formy.
Na przykład, jeśli nasadka ma złożony kształt z podcięciami, wyrzucenie nakładki z formy może być trudne. Aby przezwyciężyć ten problem, używamy technik takich jak rdzenie ślizgowe lub podnośniki. Te dodatkowe komponenty muszą być zaprojektowane w taki sposób, aby można je było łatwo wkomponować w formę i aby działały sprawnie podczas procesu formowania wtryskowego.
4. Estetyka
Oprócz funkcjonalności ważny jest także wygląd czapki. Konsumentów często przyciągają czapki o eleganckim i nowoczesnym wyglądzie. Konstrukcja formy powinna umożliwiać wykonanie zakrętek o gładkich powierzchniach, ostrych krawędziach i wyraźnych oznaczeniach.
Aby uzyskać pożądane wykończenie nasadki, możemy zastosować różne metody obróbki powierzchni formy. Na przykład wypolerowana powierzchnia formy spowoduje, że nasadka będzie błyszcząca, natomiast powierzchnia teksturowana może nadać zakrętce bardziej wyczuwalne w dotyku.
Branding jest również kluczowym aspektem projektowania czapek. Forma powinna umożliwiać utworzenie wyraźnych i czytelnych logo oraz tekstu na nakrętce. Można to osiągnąć za pomocą technik takich jak grawerowanie lub wytłaczanie na powierzchni formy.
5. Koszt - efektywność
Jako dostawca rozumiemy znaczenie efektywności kosztowej. Konstrukcja formy z zakrętką powinna równoważyć jakość i koszt. Musimy stosować materiały i procesy produkcyjne, które są opłacalne, bez utraty jakości produktu końcowego.
Możemy na przykład zoptymalizować układ gniazd form, aby zwiększyć wydajność produkcji. Posiadając wiele gniazd w jednej formie, możemy wyprodukować więcej nakrętek w jednym cyklu wtrysku, zmniejszając koszt na nakrętkę.
Musimy także wziąć pod uwagę koszt utrzymania formy. Dobrze zaprojektowana forma powinna być łatwa do czyszczenia i naprawy. W dłuższej perspektywie zmniejsza to przestoje i koszty konserwacji.
6. Bezpieczeństwo
Bezpieczeństwo jest najwyższym priorytetem przy projektowaniu form do zakrętek. Zakrętka powinna być zaprojektowana w taki sposób, aby korzystanie z niej było bezpieczne dla konsumentów. Obejmuje to takie funkcje, jak mechanizmy zabezpieczające przed otwarciem przez dzieci w przypadku produktów, które mogą być szkodliwe w przypadku spożycia.
Musimy zadbać o to, aby zakrętka nie posiadała ostrych krawędzi ani zadziorów, które mogłyby spowodować obrażenia. Podczas procesu projektowania kierujemy się normami i przepisami bezpieczeństwa, aby mieć pewność, że zakrętka spełnia wszystkie niezbędne wymagania bezpieczeństwa.
7. Zgodność z procesem formowania wtryskowego
Konstrukcja formy z zakrętką powinna być zgodna zFormowanie wtryskowe czapekproces. Obejmuje to takie czynniki, jak lokalizacja bramy, system prowadnic i system chłodzenia.
Brama to punkt, w którym tworzywo sztuczne wchodzi do gniazda formy. Miejsce przewężki należy wybrać starannie, aby zapewnić równomierne wypełnienie wnęki tworzywem sztucznym. Źle umiejscowiona bramka może skutkować defektami w postaci pęcherzyków powietrza lub nierównomiernego wypełnienia.
System prowadnic służy do transportu stopionego tworzywa sztucznego z wtryskarki do wnęk formy. Powinien być zaprojektowany tak, aby zminimalizować spadek ciśnienia i zapewnić równomierny przepływ tworzywa sztucznego.
Układ chłodzenia ma kluczowe znaczenie dla jakości czapki. Pomaga szybko i równomiernie zestalić tworzywo sztuczne, skracając czas cyklu i zapobiegając wypaczeniu. W konstrukcji formy wykorzystujemy zaawansowane kanały chłodzące, aby zapewnić wydajne chłodzenie.
Często zadawane pytania
P 1: Czy forma zakrętki do butelki PET wymaga mechanizmu odkręcającego?
Odpowiedź 1: Nie, większość nakrętek PET nie wymaga mechanizmu odkręcającego. Nakrętki PET zazwyczaj wykorzystują płytkie gwinty. Podczas wyrzucania nakrętkę można zdjąć na siłę bez obracania, ponieważ głębokość gwintu jest na tyle mała, że umożliwia odkształcenie sprężyste. Upraszcza to konstrukcję formy, skraca czas cyklu i obniża koszty konserwacji.
P 2: Jaka jest najważniejsza zasada projektowania chłodzenia dla formy z zakrętką?
A 2: Kanały chłodzące należy utrzymywać jak najbliżej obszaru gwintu i powierzchni uszczelniającej. Te dwie strefy określają funkcjonalność czapki. Nierównomierne chłodzenie powoduje wypaczenia, nieokrągłe gwinty i słabe uszczelnienie. Dobrze zaprojektowana forma z zakrętką wykorzystuje chłodzenie konforemne – zakrzywione kanały, które dopasowują się do konturu zakrętki. W przypadku form wielogniazdowych (np. 32 lub 48 gniazd) zrównoważone ścieżki przepływu chłodziwa zapewniają, że każde gniazdo chłodzi się z tą samą szybkością, skracając czas cyklu o 15–25% bez utraty jakości.
P 3: Czy jedna forma może produkować nakrętki do różnych wykończeń szyjek butelek?
A 3: Nie - każda forma dedykowana jest do jednego standardu wykończenia szyjki. Wykończenia szyjek butelek (np. PCO, 1810, 1881, GPI) mają określone profile gwintów, średnice i wysokości. Forma zakrętki jest obrabiana maszynowo tak, aby pasowała do jednego dokładnego wykończenia szyjki. Zawsze sprawdzaj rysunek szyjki butelki przed zamówieniem formy.
Wniosek
Podsumowując, zasady projektowania formy z zakrętką obejmują połączenie funkcjonalności, kompatybilności materiałowej, łatwości produkcji, estetyki, opłacalności, bezpieczeństwa i zgodności z procesem formowania wtryskowego. Kierując się tymi zasadami, możemy tworzyć wysokiej jakości formy do zakrętek, które odpowiadają potrzebom naszych klientów.
Jeśli szukasz formy do zakrętek, chętnie z Tobą porozmawiam. Możemy omówić Twoje specyficzne wymagania i zaproponować najlepszy projekt dla Twojego produktu. Nie wahaj się i skontaktuj się z nami, aby porozmawiać o zakupach!
